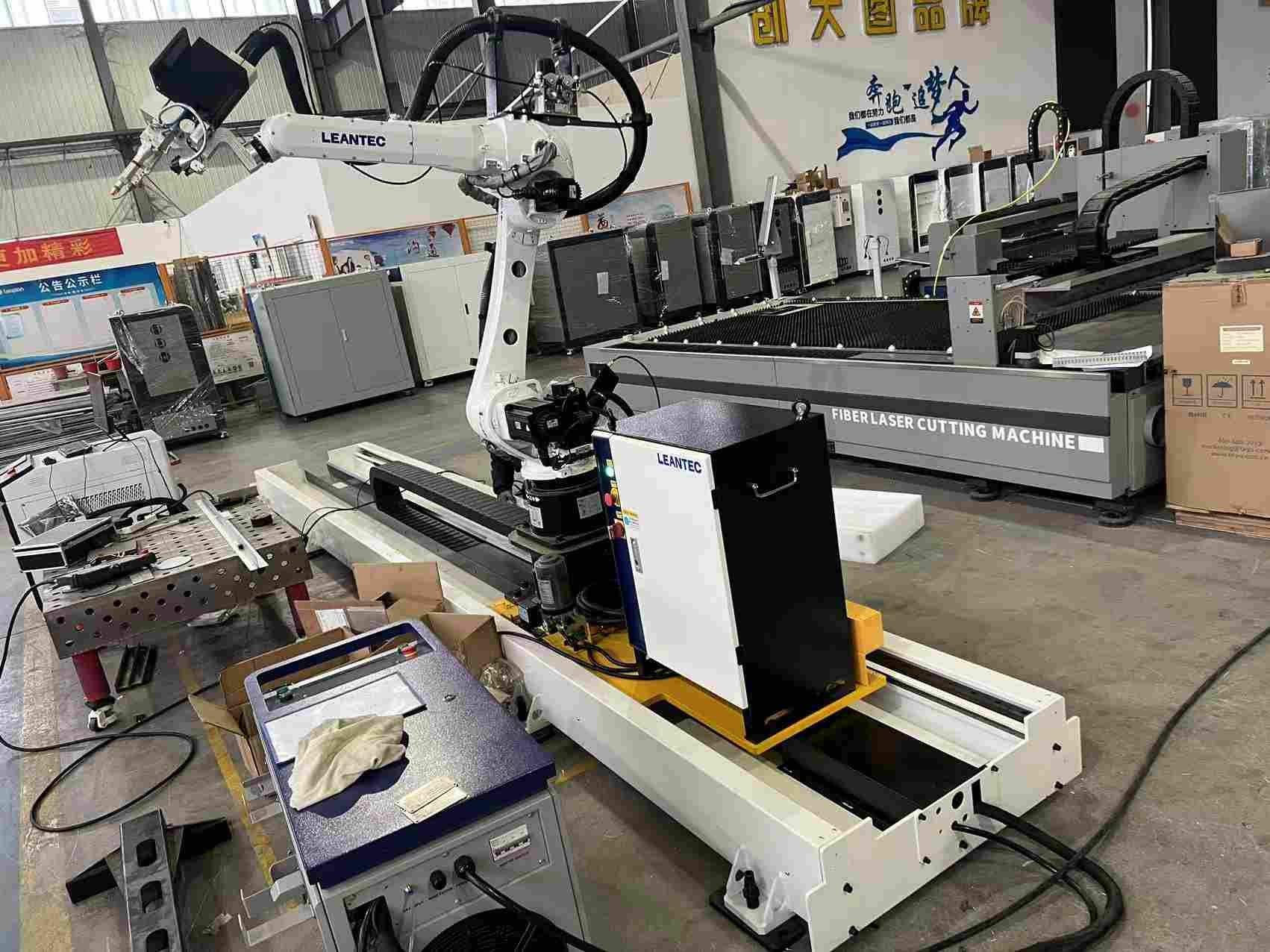

Légende : Système de soudage laser robot cartésien DATO LA1813-25 — contrôleur CNC SYNTEC, source laser à fibre de 1 500 W et rail linéaire de 6 mètres — configuré pour le soudage de matériaux d"une épaisseur de 0,5 mm et préparé pour l"expédition au Sri Lanka.

Le client : un fabricant sri lankais travaillant avec du métal ultra fin

Ce client, basé au Sri Lanka, travaille avec des matériaux métalliques ultra-fins nécessitant des cordons de soudure précis et cohérents d' une épaisseur de matériau de 0,5 mm . À cette épaisseur, la marge d’erreur est extrêmement étroite : un apport de chaleur trop important provoque des brûlures ou une déformation, un apport trop faible entraîne une fusion incomplète. Le défi ne consiste pas seulement à souder des matériaux fins ; il s'agit de le souder de manière cohérente, répétée et à une vitesse de production sans défauts.

Le secteur manufacturier du Sri Lanka connaît une croissance rapide, avec des investissements croissants dans la fabrication de précision pour les marchés d"exportation. Les clients de ces secteurs sont confrontés à des attentes croissantes en matière de qualité ainsi qu"au défi pratique de construire une capacité de production automatisée fiable, souvent pour la première fois.

Le défi : Souder du métal d’une épaisseur de 0,5 mm à l’échelle de la production

Le soudage à 0,5 mm présente un ensemble d"exigences fondamentalement différentes par rapport à la fabrication de tôle standard. Les défis spécifiques auxquels ce client a été confronté comprenaient :

• Risque de brûlure : à 0,5 mm, même une brève pause dans la vitesse de déplacement ou un léger excès de puissance laser peut pénétrer complètement dans le matériau. Le soudage manuel à cette épaisseur est extrêmement difficile à contrôler de manière cohérente.

• Distorsion thermique : les matériaux minces sont très sensibles à l’apport de chaleur. L’accumulation incontrôlée de chaleur provoque des déformations, des flambages et des écarts dimensionnels qui peuvent rendre les pièces finies inutilisables.

• Cohérence des joints sur la longueur : pour les cordons de soudure plus longs (particulièrement pertinents avec une enveloppe de travail de 6 mètres), il est essentiel de maintenir une vitesse de déplacement, une position focale et une puissance délivrée constantes sur toute la longueur de la soudure. Le soudage manuel ne peut pas maintenir cette consistance.

• Répétabilité de la production : le client avait besoin non seulement d'une bonne soudure, mais de la même qualité de soudure sur chaque pièce, chaque lot, chaque équipe, sans dépendre du niveau de compétence de chaque opérateur.

Ces exigences indiquaient clairement un système de soudage laser robot cartésien avec un contrôle de mouvement CNC précis – et non une solution portative, ni un bras cobot à usage général.

Pourquoi ils ont choisi DATO

Le client a engagé DATO Laser via nos canaux de vente internationaux et a travaillé en étroite collaboration avec notre équipe technique pour définir la bonne configuration du système. La consultation s'est concentrée sur trois paramètres critiques : l'épaisseur du matériau (0,5 mm), la longueur du cordon de soudure et la nécessité d'une précision reproductible entre les lots de production..

Sur la base de ce profil d'application, DATO a recommandé le système de soudage robot cartésien LA1813-25 avec contrôleur CNC SYNTEC, laser à fibre de 1 500 W et rail linéaire de 6 mètres — une configuration spécialement conçue pour le soudage de matériaux fins de haute précision à soudure longue.

La solution : système de soudage laser robot cartésien DATO LA1813-25

Configuration du système

Pourquoi cette configuration était idéale pour le soudage de matériaux d"épaisseur 0,5 mm

① Robot cartésien LA1813-25 — Précision en ligne droite sur de longues distances

Contrairement à un bras de robot articulé à 6 axes, le LA1813-25 est un robot cartésien (de type portique) , ce qui signifie qu'il se déplace selon des axes linéaires précis (X, Y, Z) plutôt que par des mouvements articulaires de rotation. Pour les cordons de soudure longs et droits sur des matériaux minces, cette architecture offre un avantage fondamental : chaque point du trajet de soudure est atteint avec la même précision mécanique , sans les erreurs de positionnement cumulées qui peuvent survenir avec les systèmes articulés multi-joints.

Pour un client soudant un matériau de 0,5 mm, ce niveau de précision de positionnement n"est pas facultatif : c"est la différence entre une soudure cohérente et une pièce défectueuse.

② Contrôleur CNC SYNTEC (新代) — Contrôle de mouvement de qualité industrielle pour le soudage de précision

Le système CNC SYNTEC est un contrôleur de mouvement de qualité industrielle largement utilisé dans les applications d"usinage de précision et de fabrication automatisée. Dans ce système de soudage, il régit :

• Vitesse de déplacement — maintien d'un mm/s constant sur toute la trajectoire de soudure de 6 mètres

• Déclencheur laser et modulation de puissance — synchronisant la sortie laser avec le mouvement du robot pour éviter l'accumulation de chaleur aux points de démarrage/arrêt

• Coordination multi-axes  : gestion des mouvements simultanés sur les axes pour l'exécution de trajectoires complexes

• Stockage et rappel des programmes — stockage des programmes de soudage par type de pièce pour une production par lots rapide et reproductible

Pour le soudage de matériaux fins, la capacité du contrôleur SYNTEC à maintenir une vitesse de déplacement stable et constante avec une synchronisation laser précise est essentielle. Toute variation de vitesse, même momentanée, se traduit directement par une variation de l'apport de chaleur, ce qui, à 0,5 mm, fait la différence entre une soudure propre et une soudure brûlante.

③ Laser à fibre de 1 500 W — Puissance adaptée aux matériaux ultra-fins

La sélection de la puissance du laser pour le soudage de matériaux minces est un équilibre : suffisamment de puissance pour obtenir une fusion complète à la vitesse de production, mais pas au point que la gestion de la chaleur devienne le défi dominant. À 1 500 W , le système fournit :

• Densité d"énergie suffisante pour une fusion complète sur un matériau de 0,5 mm à des vitesses de déplacement appropriées

• Capacité de modulation  : la capacité d'impulsionner ou de moduler la sortie laser pour contrôler avec précision l'apport de chaleur, ce qui est particulièrement utile pour les matériaux minces sujets à la distorsion.

• Une zone affectée thermiquement étroite et concentrée  : l'avantage inhérent du soudage au laser par rapport au TIG ou au MIG pour les matériaux minces, où minimiser la propagation de la chaleur est essentiel pour éviter la déformation.

• Finition post-soudage réduite  : des cordons de soudure laser propres sur des matériaux fins nécessitent généralement beaucoup moins de meulage ou de redressage que les procédés de soudage conventionnels

Pour référence : des puissances laser plus élevées (2 000 W, 3 000 W) sont mieux adaptées aux matériaux plus épais ou à la production à plus grande vitesse sur des feuilles de calibre moyen. Pour 0,5 mm, 1 500 W offrent la bonne combinaison de précision et de contrôle du processus.

④ Rail linéaire de 6 mètres — Enveloppe de travail étendue pour les pièces longues

La voie ferrée de 6 mètres étend l"enveloppe de travail du système bien au-delà de ce qu"un robot à position fixe pourrait réaliser. Cela a des implications pratiques directes pour le client :

• Pièces longues  : les panneaux, cadres, profilés ou assemblages qui dépassent la portée d'un bras de robot standard peuvent être soudés en un seul passage continu sans repositionnement.

• Qualité de soudure constante sur toute la longueur — étant donné que le robot se déplace le long du rail à une vitesse contrôlée par CNC, la qualité de soudure au mètre 5 est identique à la qualité de soudure au mètre 1.

• Utilisation efficace de l'espace au sol — la disposition linéaire des rails permet de fixer de longues pièces le long du rail sans nécessiter une grande enveloppe de jeu de rotation

• Évolutivité : l'architecture basée sur rail peut s'adapter à différentes longueurs de pièces dans une enveloppe de 6 mètres en ajustant les points de début et de fin du programme.

Pour un fabricant travaillant avec des composants allongés en matériaux minces, le rail de 6 mètres transforme ce qui serait autrement un processus manuel à plusieurs réglages et plusieurs passes en un seul cycle de soudage automatisé et continu.

Comment fonctionne le système : flux de travail de soudage de matériaux minces de 0,5 mm

Un cycle de production typique avec ce système pour le soudage de matériaux fins ressemble à ceci :

1. Fixez la pièce le long du rail de 6 mètres, en garantissant un contact plat et constant et un espace de joint dans les limites de tolérance.

2. Sélectionnez le programme de soudage sur le contrôleur CNC SYNTEC : la vitesse de déplacement, la puissance du laser, les paramètres de modulation et la trajectoire sont préconfigurés

3. Le robot LA1813-25 se déplace le long du rail à la vitesse programmée, en maintenant une distance focale et un angle précis tout au long du processus.

4. Le laser à fibre de 1 500 W fournit une énergie contrôlée et constante tout au long du cordon de soudure, modulée selon les besoins pour gérer l'apport de chaleur sur le matériau de 0,5 mm.

5. La soudure se termine en un seul passage continu : joint propre, distorsion thermique minimale, pas de brûlure

6. Déchargez la pièce finie - inspectez, passez à l'opération suivante

Étant donné que le programme est stocké dans le contrôleur SYNTEC, la pièce suivante du même type est soudée de manière identique : aucune variation des compétences de l"opérateur, aucune incohérence d"échauffement, aucun écart d"un lot à l"autre.

Pourquoi le soudage au laser est le bon processus pour les matériaux de 0,5 mm d"épaisseur

Il convient d’aborder directement pourquoi le soudage au laser – plutôt que le soudage TIG, plasma ou par résistance – est le procédé approprié pour cette application.

La fourniture d'énergie concentrée du soudage au laser et sa zone étroite affectée par la chaleur le rendent particulièrement adapté aux applications de matériaux fins. Le risque de brûlure et de distorsion est nettement inférieur à celui des procédés à l'arc, et le cordon de soudure obtenu est plus propre, nécessitant moins de post-traitement, ce qui est important pour l'efficacité de la production et la qualité des pièces finies.

Résumé des spécifications techniques

Ce qui a changé après le déploiement

Livraison : configurée, testée et prête à l"exportation pour le Sri Lanka

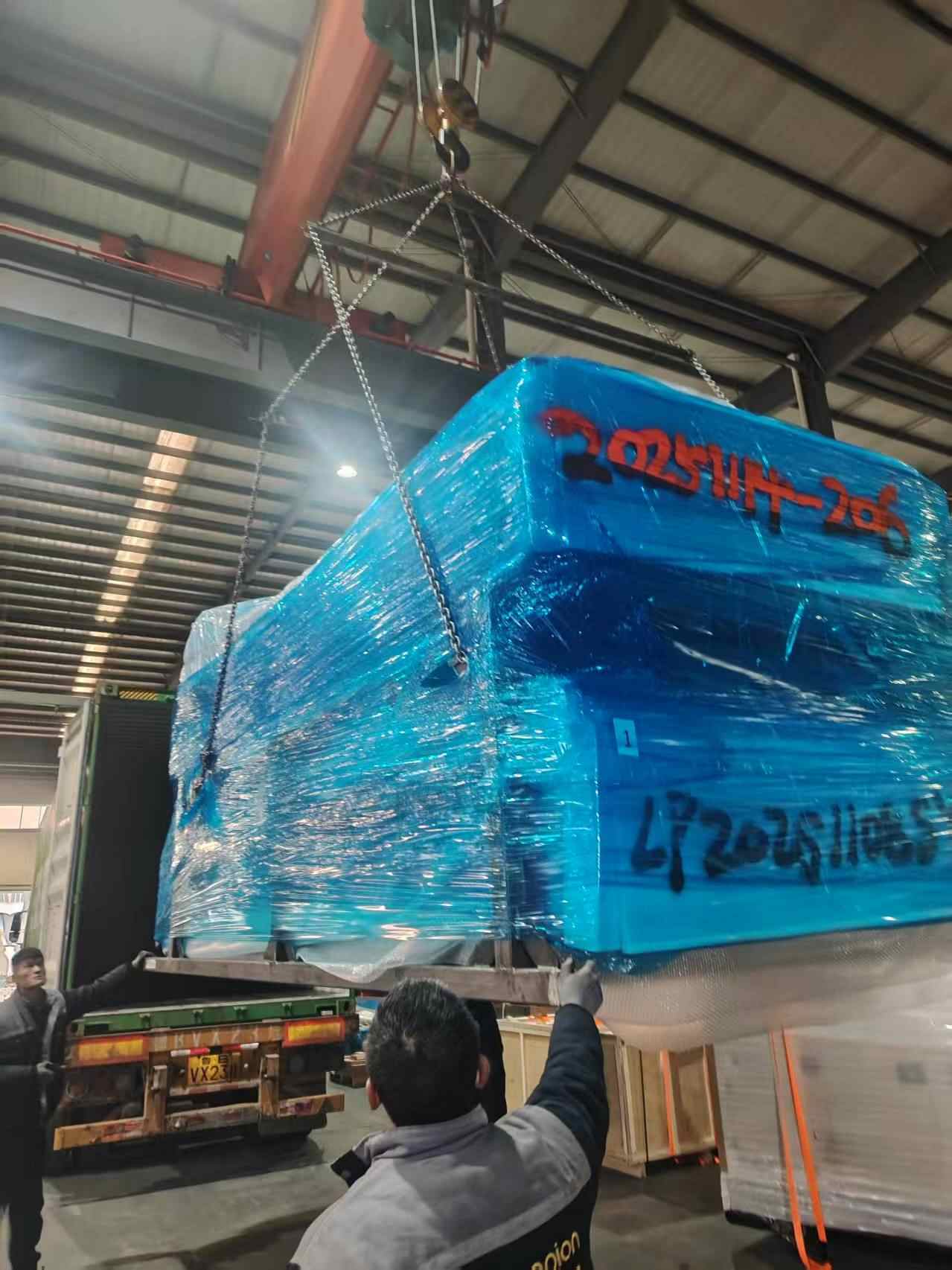

Légende : Système de soudage laser robot cartésien DATO LA1813-25 — entièrement configuré, testé et emballé pour le fret international vers le Sri Lanka.

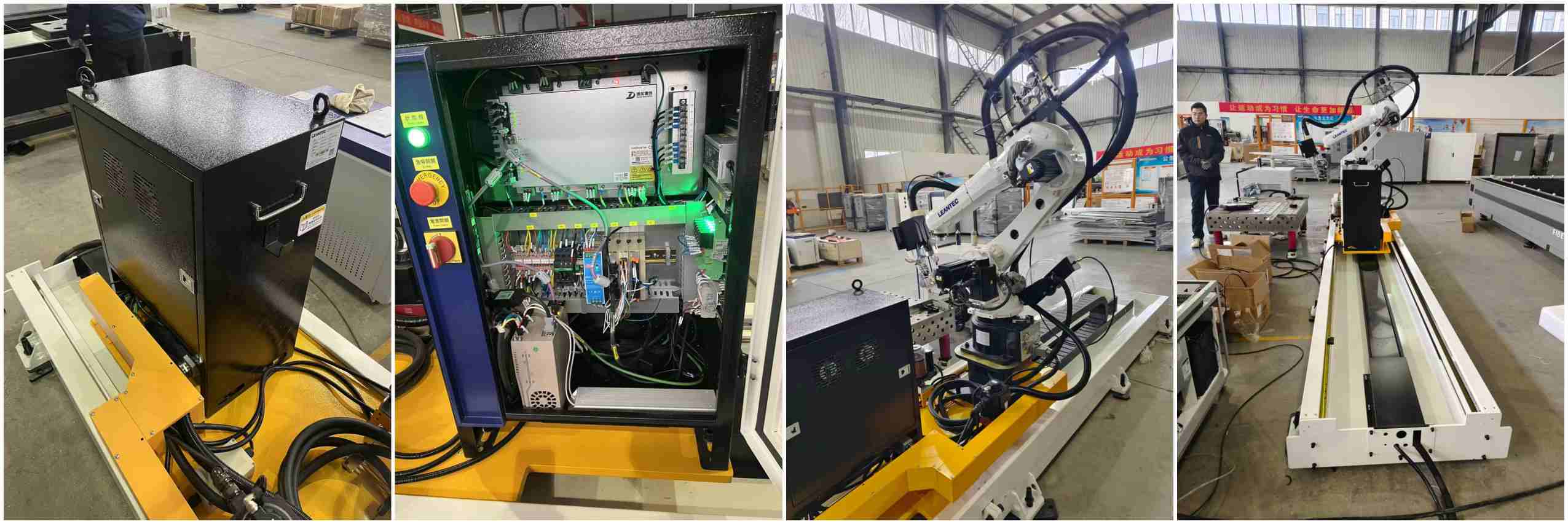

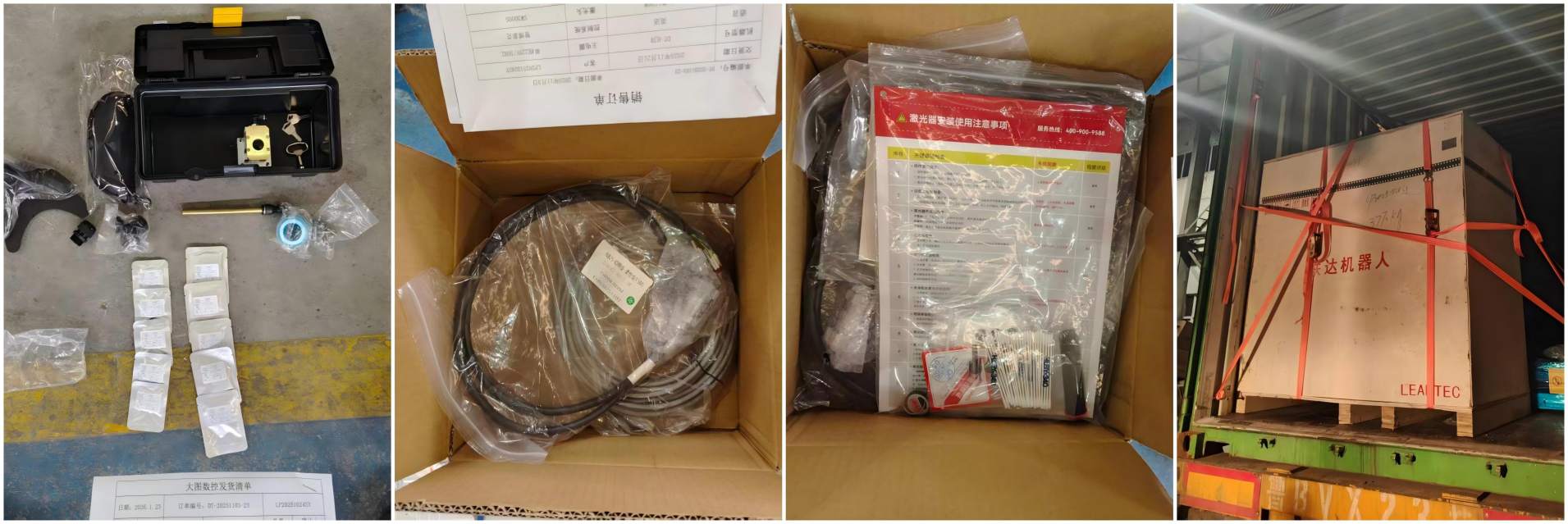

Le système complet – robot cartésien LA1813-25, contrôleur CNC SYNTEC, source laser à fibre de 1 500 W, rail de 6 mètres et tête de soudage – a été entièrement configuré, testé par rapport aux exigences d"application du client et emballé pour une exportation internationale vers le Sri Lanka.

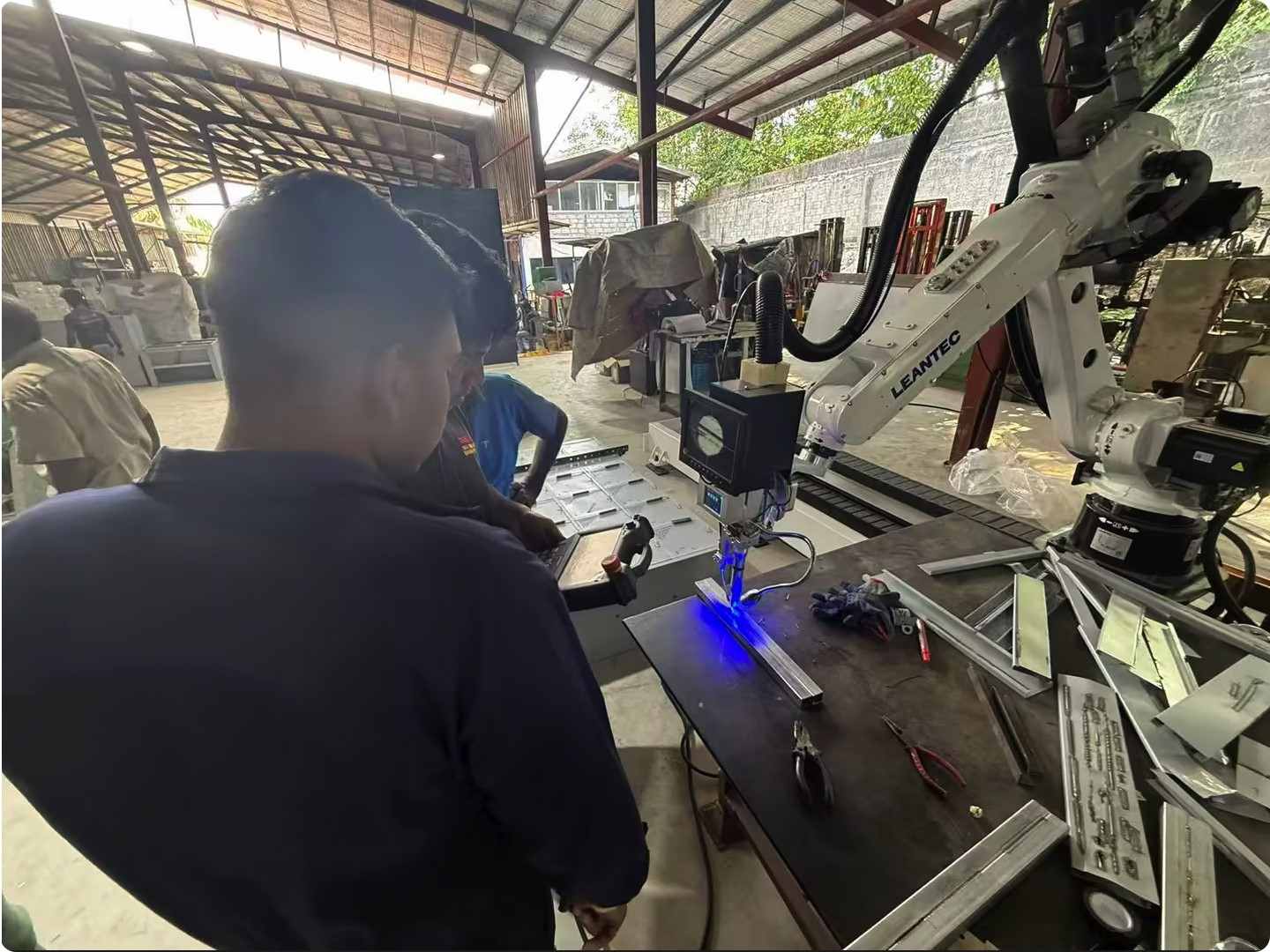

Une documentation d'exploitation complète en anglais, des guides de programmation du contrôleur SYNTEC et une assistance à la mise en service ont été fournis pour garantir que l'équipe du client puisse mettre le système en production efficacement. Le service après-vente mondial de DATO fournit une assistance technique à distance continue aux clients en Asie et dans le monde entier.

À propos des systèmes de soudage laser de précision de DATO

Shandong Dato Machinery Co., Ltd. développe des solutions d'automatisation du laser et du soudage depuis 2007. Avec plus de 500 employés , dont 120 ingénieurs R&D dédiés , et une présence active dans plus de 80 expositions internationales chaque année , DATO apporte des capacités d'ingénierie approfondies et une expérience mondiale éprouvée en matière de livraison aux applications de soudage de précision.

La gamme de produits DATO s'étend des soudeuses laser portatives aux systèmes de soudage robotisés entièrement intégrés, y compris les plates-formes robotisées collaboratives à 6 axes comme le DT-HJR et les systèmes robotisés CNC cartésiens comme le LA1813-25. Chaque système est configuré pour correspondre aux matériaux, à la géométrie, aux exigences de précision et à l'environnement de production spécifiques du client — et n'est pas vendu sous forme de package standard.

Pour les applications de matériaux fins, le soudage continu de précision ou le soudage automatisé à longue course, la plate-forme robotisée cartésienne avec commande CNC SYNTEC représente une solution techniquement solide et éprouvée en production.

Un système de soudage robotisé cartésien CNC convient-il à votre application ?

Si votre production implique des matériaux fins (1 mm et moins), de longs cordons de soudure ou des applications où une vitesse de déplacement constante et une synchronisation laser sont essentielles à la qualité du soudage, un système de soudage laser robot cartésien peut être la bonne solution.

Pour recommander la bonne configuration, il est utile de connaître :

• Type et épaisseur du matériau (surtout si inférieur à 1 mm)

• Longueur et géométrie du cordon de soudure (trajet droit, courbe ou complexe)

• Vitesse de production et volume de lots requis

• Type de joint : joint bout à bout, joint à recouvrement, congé, joint ou autre

• Espace au sol disponible et éventuelles exigences d’installation spécifiques

Contactez l"équipe d"ingénierie de DATO →

Nous étudierons votre application en détail et recommanderons la puissance laser, la plate-forme de robot, la longueur de rail et le système de contrôle adaptés à votre production, avec des conseils honnêtes et techniquement fondés.
