Profil client

Ce dont l’université avait réellement besoin

Cette faculté d'ingénierie d'une université malaisienne s'est adressée à DATO avec une mission claire : elle avait besoin d'un véritable système de soudage cobot industriel - et non d'un simulateur de formation - que les étudiants pourraient programmer, utiliser et apprendre dans un environnement de laboratoire.

Leurs exigences spécifiques étaient les suivantes :

• Un système qui reflète ce que les fabricants malaisiens utilisent réellement dans leurs ateliers de production

• Suffisamment sûr pour une utilisation par les étudiants sans cage de sécurité industrielle complète

• Assez facile à programmer pour que les professeurs et les étudiants (et non les spécialistes de la robotique) puissent l'exécuter

• Suffisamment compact pour s'adapter à un espace de laboratoire existant

• Soutenu par une documentation, une certification et un support après-vente adapté aux achats institutionnels

Ces exigences ont façonné chaque décision du processus de configuration.

Le produit : Aubo i10 Cobot + tête de soudage laser automatique DATO

Composants du système de base

Caractéristiques du produit importantes pour une candidature universitaire

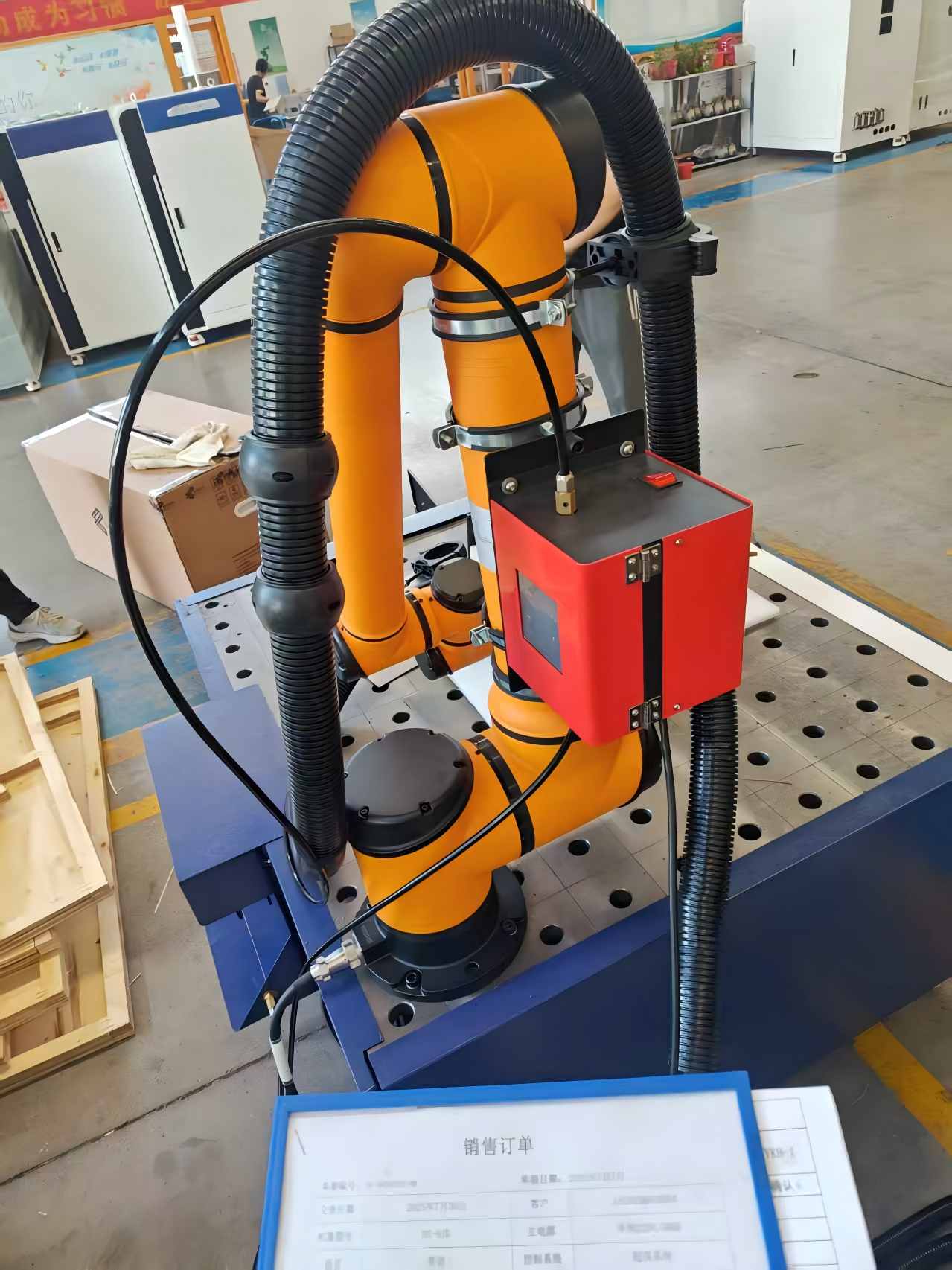

① Aubo i10 : un véritable cobot de production, pas une unité de démonstration réduite

L'Aubo i10 est le même bras robotique déployé dans les usines malaisiennes – et non une version éducative simplifiée. Cette distinction est extrêmement importante pour une université :

• Répétabilité de position de ±0,02 mm  : les étudiants font l'expérience d'une véritable précision industrielle, et non d'une approximation de formation à tolérance relâchée

• Articulation complète sur 6 axes — permet la démonstration de chemins de soudure complexes : joints droits, chemins courbes, joints d'angle, soudures d'angle

• Charge utile de 10 kg / portée de 1 350 mm — suffisante pour des tailles de pièces et des configurations de torches de soudage réalistes

• Sécurité collaborative (aucune cage complète requise) — le robot détecte un contact inattendu et s'arrête automatiquement ; des groupes d’élèves peuvent observer de près en toute sécurité

• Certifié CE et ISO – répond aux normes de sécurité européennes et internationales ; prend directement en charge la documentation institutionnelle en matière d’approvisionnement et d’accréditation

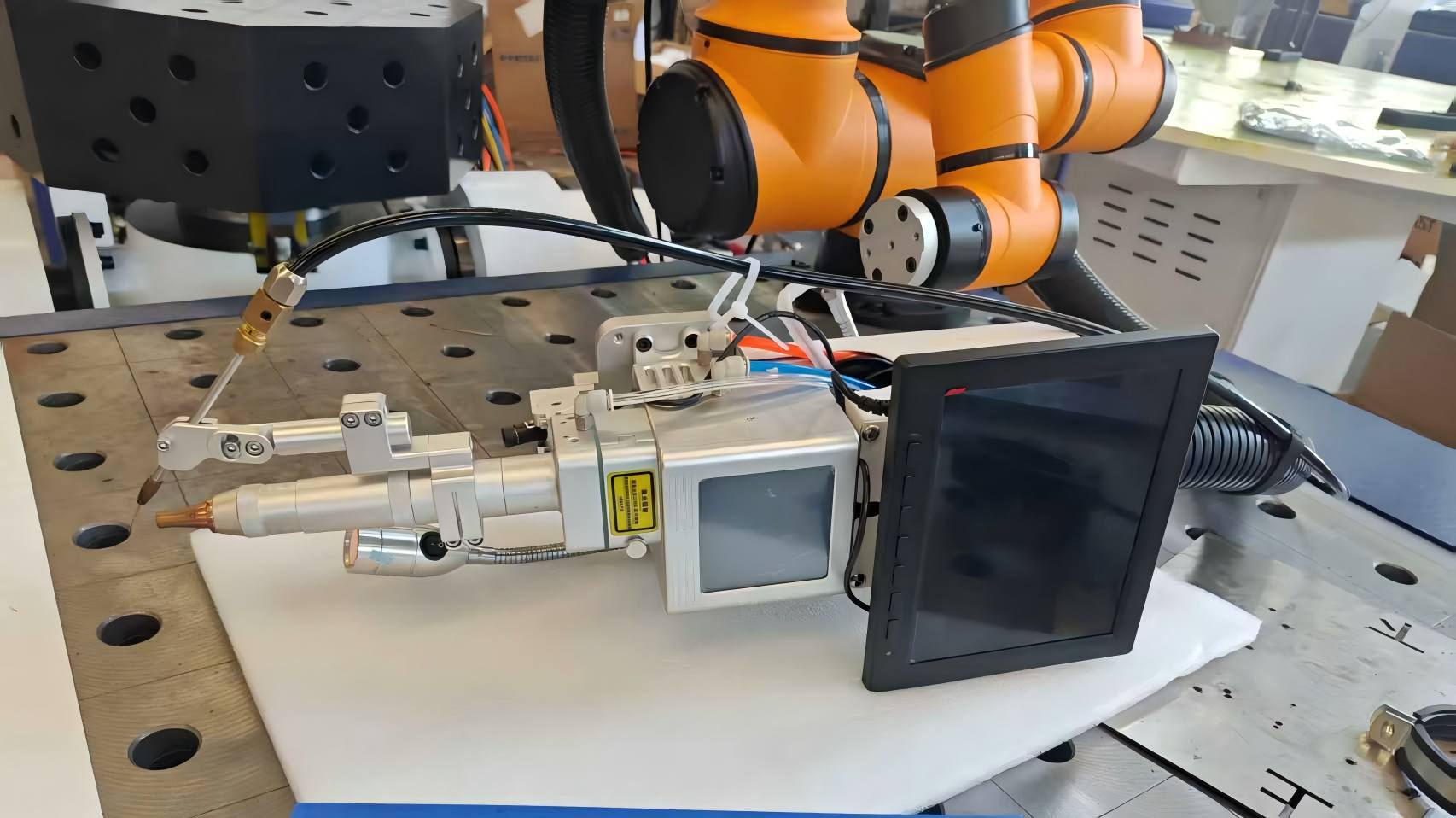

② Tête de soudage laser automatique DATO : le différenciateur clé

La tête de soudage automatique est ce qui sépare ce système d’un bras cobot de base avec une torche attachée. Principales caractéristiques :

• Oscillation motorisée du faisceau — produit une largeur de cordon de soudure contrôlée (réglable de 0 à 5 mm) sans tissage manuel ; les étudiants peuvent observer visuellement comment les paramètres d'oscillation affectent le profil des billes

• Alimentation en fil intégrée : le fil est alimenté automatiquement à une vitesse programmable ; élimine la variable d'ajout manuel de remplissage et rend les relations entre les paramètres claires et reproductibles

• Système de buse à dégagement rapide : les changements de buse pour différents types de joints prennent moins de deux minutes ; pratique pour les séances de laboratoire multitâches

• Retour des paramètres en temps réel  : la puissance du laser, la vitesse d'alimentation du fil et la vitesse de déplacement sont toutes affichées et enregistrées ; les étudiants peuvent corréler directement les paramètres d'entrée avec la sortie de soudure

③ Source laser à fibre 1 500 W : résultats visibles sur le matériel pédagogique

Pour une application de démonstration universitaire, la sélection de la puissance du laser est essentielle. Trop faible et le système a du mal avec des échantillons de démonstration plus épais ; des tôles trop hautes et trop fines brûlent avant que les élèves puissent observer le processus.

1 500 W ont été sélectionnés spécifiquement pour cette application car :

• Soudure proprement sur l"acier inoxydable et l"acier au carbone de 1 à 4 mm – les matériaux pédagogiques les plus courants

• Produit un cordon de soudure visuellement clair et brillant qui photographie et filme bien pour la documentation de cours

• Génère suffisamment de contraste de zone affectée par la chaleur sur les échantillons de section transversale pour les exercices d"analyse métallurgique

• Fonctionne selon des paramètres qui permettent des démonstrations à vitesse lente sans perdre la stabilité de l'arc – ce qui est important lorsqu'un instructeur explique le processus à un groupe en temps réel

Personnalisation : ce que DATO a configuré spécifiquement pour ce client

Il ne s’agissait pas d’une vente standard. L"équipe d"ingénierie de DATO a travaillé sur un processus de configuration détaillé avec l"équipe d"approvisionnement et technique de la faculté :

Détails de configuration personnalisée

① Conception des fixations de pièces Les fixations de production standard sont optimisées pour un seul type de pièce. Pour un laboratoire universitaire, le client avait besoin de flexibilité. DATO a fourni une table de soudage modulaire à plat avec des positions de serrage réglables , permettant à la même table de contenir des échantillons de tôles plates, de petites sections de tubes, des assemblages de supports et des pièces de projets d'étudiants personnalisés sans changement de luminaire.

② Mode démo à vitesse réduite À pleine vitesse de production, le processus de soudage est trop rapide pour un enseignement efficace. DATO a configuré un profil de vitesse de démonstration dédié dans le système de contrôle, permettant au robot de fonctionner à 20 à 40 % de sa vitesse de déplacement normale pendant les séances d'enseignement, rendant ainsi le bain de soudure, l'alimentation en fil et le mouvement de la torche clairement visibles pour les étudiants qui regardent à distance de sécurité.

③ Interface de contrôle bilingue Le panneau de contrôle a été configuré avec des options d'interface en anglais et en bahasa malaisien — un détail pratique qui réduit la barrière linguistique pour les étudiants et garantit que le système peut être utilisé efficacement par l'ensemble des utilisateurs professeurs et étudiants.

④ Programmes d'enseignement préchargés DATO a préchargé cinq programmes de soudage de démonstration standard sur le système avant expédition :

• Soudure bout à bout linéaire (position à plat)

• Soudure d"angle (joint en T)

• Soudure par recouvrement (chevauchement de tôle)

• Soudure sur chemin courbe (démontrant un mouvement sur 6 axes)

• Soudure multi-passes (démontrant la superposition de paramètres)

Ces programmes permettent aux enseignants d"effectuer des démonstrations structurées dès le premier jour, sans avoir besoin de programmer le système à partir de zéro avant leur premier cours.

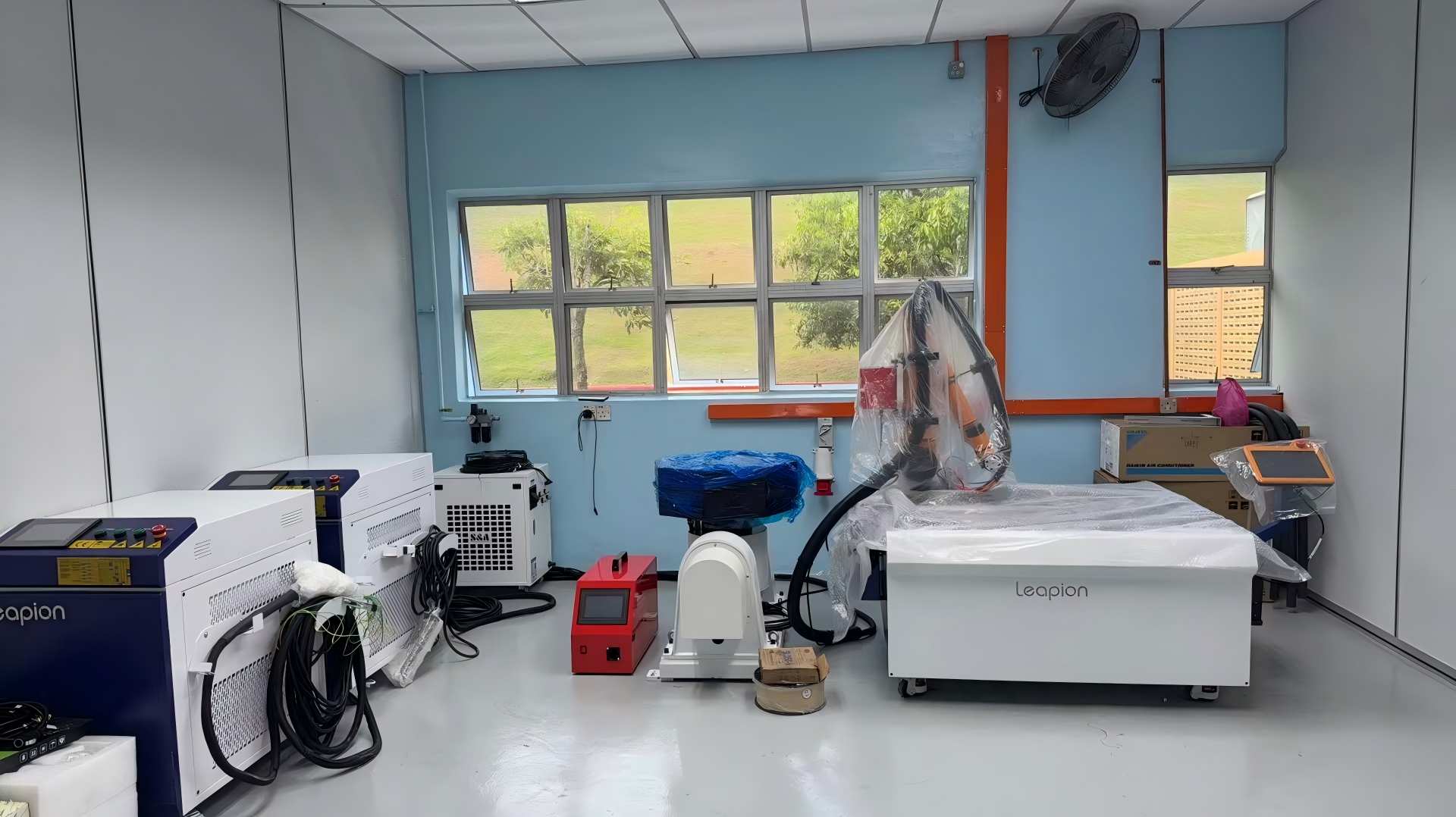

⑤ Disposition compacte de l'empreinte L'espace du laboratoire de l'université avait des contraintes dimensionnelles spécifiques. L'équipe de DATO a examiné le plan d'étage et configuré le système avec une armoire de source laser montée sur le côté plutôt que la disposition standard montée à l'arrière, réduisant ainsi l'encombrement global d'environ 30 % et permettant au système de s'intégrer dans la baie de laboratoire allouée.

Emballage et livraison : protéger l"investissement

Les achats universitaires impliquent de longues distances d’expédition, des procédures de réception institutionnelles et un personnel technique limité sur place pour le déballage et l’installation. DATO a abordé ce problème directement :

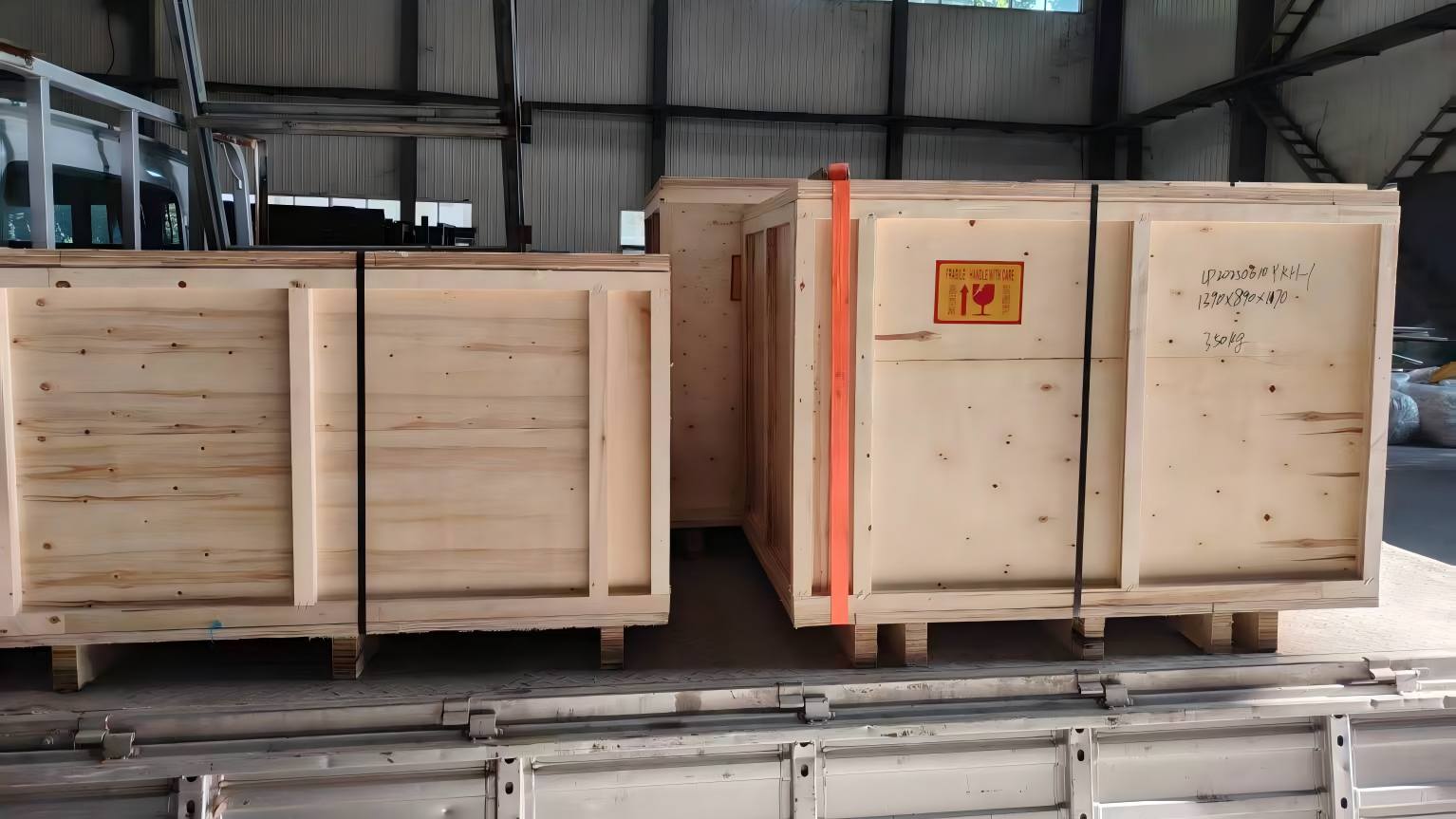

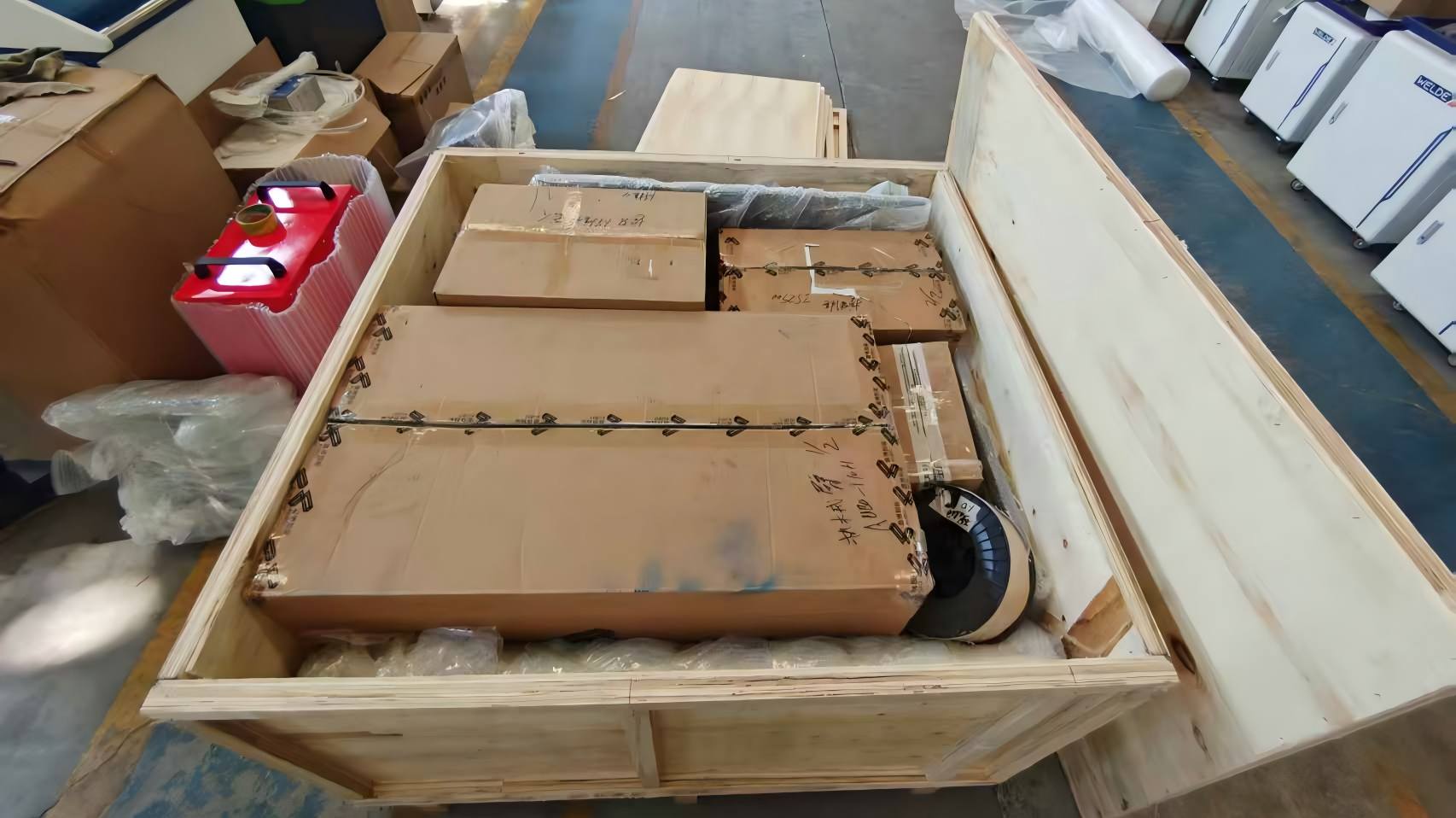

• Caisse en bois de qualité export avec supports internes en mousse pour le bras du robot, la tête de soudage et la source laser — chaque composant est protégé individuellement contre les vibrations et l'humidité pendant le transport maritime

• Étiquetage au niveau des composants sur chaque emballage : chaque caisse est clairement marquée avec le contenu, le poids, les instructions de manipulation et le numéro de séquence d'installation.

• Rapport d'inspection avant expédition fourni avant l'expédition — comprenant les résultats des tests de mouvement de l'axe du robot, la vérification de la puissance de sortie du laser et les données d'étalonnage de la tête de soudage

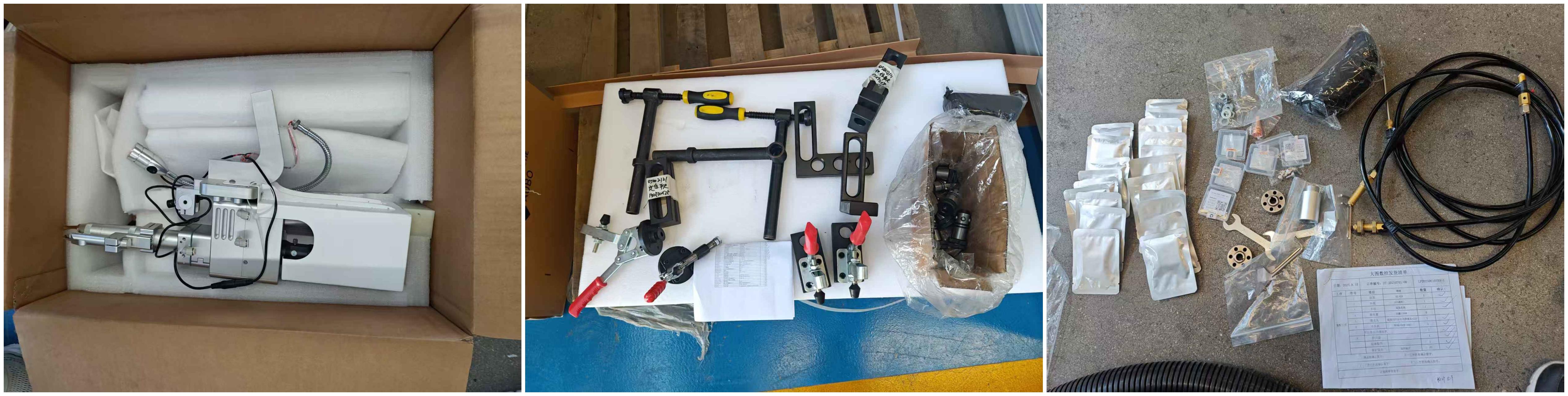

• Liste de colisage avec documentation photographique — le service des achats de l'université a reçu un enregistrement photographique complet du système emballé pour le dédouanement et l'enregistrement des actifs institutionnels

Inspection qualité : ce qui a été vérifié avant expédition

Chaque système expédié par DATO est soumis à un contrôle de qualité structuré avant expédition. Pour cette commande universitaire, le contrôle a porté sur :

Les échantillons de soudure produits lors de l'inspection CQ ont été expédiés avec le système , fournissant ainsi à la faculté une norme de référence physique pour ce que le système devrait produire, ainsi qu'un outil pédagogique pour le premier jour d'utilisation.

Certifications : répondre aux exigences institutionnelles en matière d"approvisionnement

Les processus d"approvisionnement des universités nécessitent généralement une documentation formelle avant qu"un bon de commande puisse être approuvé. DATO a fourni le package de certification complet requis :

• Certificat CE — confirme que le système est conforme aux directives européennes sur la sécurité des machines ; accepté par les achats institutionnels malaisiens comme une référence de qualité internationalement reconnue

• ISO 9001:2015 — Certification du système de gestion de la qualité de DATO, couvrant les processus de conception, de fabrication et après-vente

• Certification de sécurité du robot Aubo i10 — Certifications de sécurité des robots UL, CE et ISO pour le bras robot collaboratif

• Classification de sécurité laser — source laser classée et documentée selon la norme CEI 60825-1 ; requis pour la conformité en matière de sécurité des laboratoires universitaires

• Rapport de test de sécurité électrique  – rapport de test de sécurité électrique complet pour le système intégré

Ces documents ont été préparés et fournis sous la forme d'un dossier d'approvisionnement complet , réduisant ainsi le fardeau administratif du service des achats de la faculté et accélérant le processus d'approbation.

Processus de service : de la première demande à la première classe

Étape 1 — Consultation technique (semaines 1 à 2)

L"équipe technique de la faculté a soumis les dimensions de son laboratoire, les exigences du programme et les paramètres budgétaires. L"ingénieur d"application de DATO a examiné le dossier et a proposé la configuration de la tête de soudage automatique Aubo i10 + 1 500 W, avec une explication détaillée de la raison pour laquelle chaque composant a été sélectionné pour une application éducative spécifique — et non une brochure produit générique.

Étape 2 — Confirmation de la configuration personnalisée (semaine 3)

DATO a présenté les options de personnalisation : mode démo rapide, interface bilingue, programmes préchargés, disposition compacte et table de luminaires modulaire. La faculté a examiné et confirmé la configuration. Un devis formel avec des prix détaillés a été émis.

Étape 3 — Inspection de la production et de la qualité (semaines 4 à 7)

Le système a été assemblé, intégré et testé dans les installations de DATO. L"inspection avant expédition a été terminée et le rapport de contrôle qualité complet, les échantillons de soudure et le dossier de certification ont été compilés.

Étape 4 — Emballage et expédition à l"exportation (semaine 8)

Le système a été emballé dans des caisses en bois de qualité export, photographié et expédié par fret maritime vers la Malaisie. L"université a reçu des informations de suivi, une liste de colisage avec des photos et la documentation complète par courrier électronique.

Étape 5 — Prise en charge de l"installation à distance (semaines 10 à 11)

À son arrivée, l'équipe technique de DATO a fourni des conseils d'installation à distance par appel vidéo , guidant le technicien du laboratoire de l'université étape par étape dans le déballage, le positionnement, la connexion électrique et le démarrage du système. La séance a été enregistrée et fournie à la faculté pour référence future.

Étape 6 — Formation opérationnelle en ligne (semaines 11 à 12)

Une session de formation en ligne dédiée a été dispensée aux enseignants et aux techniciens de laboratoire de la faculté, couvrant :

• Procédures de démarrage et d"arrêt du système

• Enseigner la navigation du pendentif et la programmation de base

• Exécuter et modifier les programmes de démonstration préchargés

• Ajustement des paramètres de soudage pour différents matériaux et épaisseurs

• Entretien courant : nettoyage des buses, remplacement de la bobine de fil, inspection des lentilles

Étape 7 — Support après-vente continu

DATO fournit une assistance technique continue via WhatsApp et par e-mail. Le délai de réponse aux questions techniques est de 24 heures. Les pièces de rechange — buses, lentilles de protection, bobines de fil, consommables — sont disponibles en commande directe et expédiées dans les délais standard.

Tarification : ce que les universités devraient savoir

L"approvisionnement universitaire fonctionne différemment de la fabrication commerciale : les cycles budgétaires, les approbations des comités et la justification de l"optimisation des ressources font tous partie du processus. L"approche de DATO en matière de tarification pour les clients du secteur de l"éducation reflète ceci :

• Devis détaillé  : chaque composant est tarifé séparément afin que les professeurs puissent voir clairement ce qu'ils paient et justifier chaque élément auprès des comités d'approvisionnement.

• Tarification de la configuration éducative  : le mode démo rapide, les programmes préchargés, l'interface bilingue et la table de luminaires modulaires sont inclus dans le prix du système et ne sont pas facturés en supplément.

• Package de certification inclus  : les documentations CE, ISO et sur la sécurité laser sont fournies sans frais supplémentaires ; ce ne sont pas des modules complémentaires facultatifs

• Coûts après-vente transparents  : les numéros de pièces consommables, les prix et les délais de livraison sont fournis à l'avance afin que la faculté puisse budgétiser avec précision les coûts de fonctionnement courants.

• Pas de frais d'intégration cachés  : le système est fourni sous la forme d'une unité testée et entièrement intégrée ; l'université n'a pas besoin de faire appel à un intégrateur tiers pour la rendre opérationnelle

Commentaires des clients

'Ce qui s'est distingué chez DATO, c'est le niveau de détail du processus de configuration. Ils ne nous ont pas simplement envoyé un catalogue de produits : ils nous ont posé des questions sur notre espace de laboratoire, notre programme, le niveau d'expérience de nos étudiants, puis ont proposé un système qui correspondait réellement à ce dont nous avions besoin. Les programmes de démonstration préchargés nous ont permis d'organiser notre première session pour étudiants dans la semaine suivant l'installation. Les échantillons de soudure CQ qu'ils ont expédiés avec le système sont maintenant exposés dans notre laboratoire.'
— Maître de conférences, Faculté de génie mécanique et de fabrication, Malaisie.

Pourquoi les universités malaisiennes choisissent DATO

Spécifications du système

Système de soudage cobot DATO Aubo i10 —
Robot de configuration éducative : Aubo i10 | 6 axes | Charge utile de 10 kg | Portée de 1350 mm | Tête de soudage à répétabilité ± 0,02 mm
 : Tête de soudage laser automatique DATO HJR-A3 | Largeur d'oscillation de 0 à 5 mm
Puissance du laser : 1 500 W Laser à fibre (Raycus)
Diamètre du fil : 0,8 / 1,0 / 1,2 / 1,6 mm | Vitesse d'alimentation maximale : 100 mm/s
Matériaux : Acier inoxydable, acier au carbone, tôle galvanisée, alliage d'aluminium
Interface : Anglais / Bahasa Malaisie (bilingue)
Certifications : CE, ISO 9001, UL, IEC 60825-1 Sécurité du laser
Refroidissement : Refroidissement par eau
Empreinte : Disposition latérale compacte (personnalisée aux dimensions du laboratoire)
